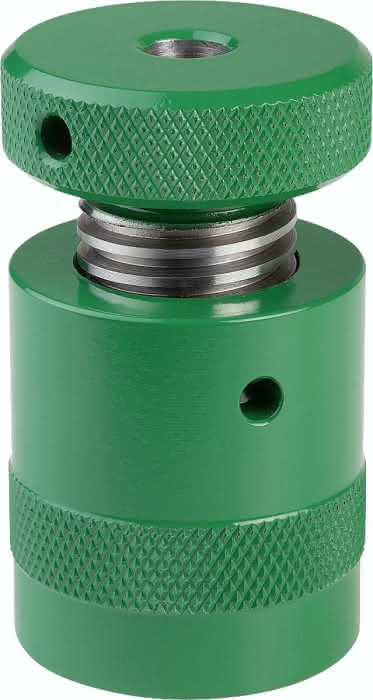

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Höhenverstellbar
· Flexible Positionierung
· Trapezgewinde selbsthemmend
Werkstoff:
Vergütungsstahl.
Ausführung:
lackiert, Trapezgewinde selbsthemmend, Spindel mit Endsicherung.
Hinweis:
Die Ausführung 02170-01 besitzt kein Zentrierloch Ø 12.
Zeichnungshinweis:
1) Zentrierloch für 02210
Spezifikationen
H
38
S
8
D
31
Gewicht
0,18 KG
D1
31
Material Grundkörper
Vergütungsstahl
H1
52
H2
23
Benennung
Schraubbock
D4
4
D5
4
F max. kN
15
S1
2,0
D2
Tr 20X4
D3
23
