Beschreibung
· Dienen als Auflage, Anschläge und Druckstücke
· Anwendungsgebiete: Maschinenbau, Vorrichtungsbau, Montage
· Kugel gegen Verdrehen gesichert
· Kugel gehärtet, 50 - 55 HRC
Werkstoff:
Körper Vergütungsstahl, Kugel Wälzlagerstahl 1.3505.
Ausführung:
Körper vergütet, Kugel gehärtet (50 - 55 HRC).
Hinweis:
Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau. Sie können auch in vorhandene Spannelemente eingebaut werden, siehe z.B. Spannelement ""arness"".
Kugel gegen Verdrehen gesichert.
Spezifikationen
B
20
Gewicht
0,175 KG
Form
C
H
27
SW
30
E
33,0
Material Grundkörper
Vergütungsstahl
Benennung

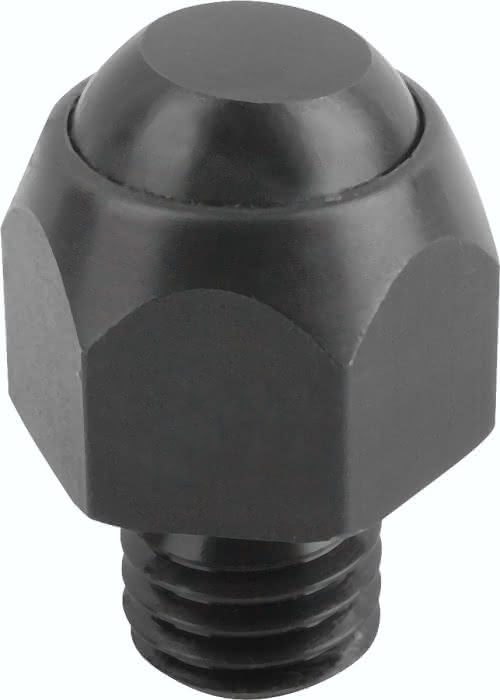

Pendelauflage
D2
M20
D3
20,0
Kugel-Ø
24
Belastbarkeit max. kN (nur bei statischer Belastung)
90
