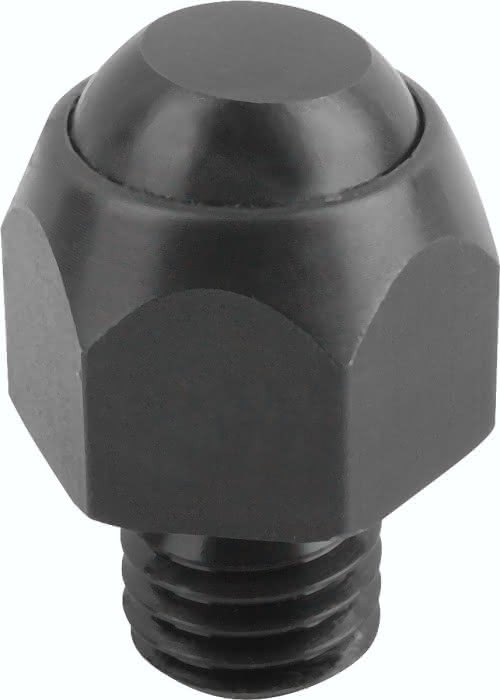

Beschreibung
· Dienen als Auflage, Anschläge und Druckstücke
· Anwendungsgebiete: Maschinenbau, Vorrichtungsbau, Montage
· Kugel gegen Verdrehen gesichert
· Kugel gehärtet, 50 - 55 HRC
Werkstoff:
Körper Vergütungsstahl, Kugel Wälzlagerstahl 1.3505.
Ausführung:
Körper vergütet, Kugel gehärtet (50 - 55 HRC).
Hinweis:
Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau. Sie können auch in vorhandene Spannelemente eingebaut werden, siehe z.B. Spannelement ""arness"".
Kugel gegen Verdrehen gesichert.
Spezifikationen
Material Grundkörper
Vergütungsstahl
Benennung
Pendelauflage
Form
C
D2
M16
Kugel-Ø
24
D3
20,0
H
27
Belastbarkeit max. kN (nur bei statischer Belastung)
90
B
16
SW
30
E
33,0
Gewicht
0,155 KG
