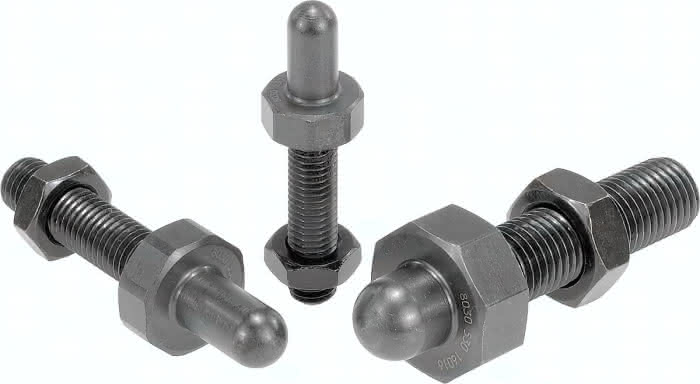

Beschreibung
· Als Positionierelement geeignet
· Verstellbare Auflage
Werkstoff:
Vergütungsstahl, vergütet.
Ausführung:
brüniert.
Hinweis:
Durch die abgerundete Nase können die Stützschrauben auch als Positionierelement für Werkstücke mit Bohrungen verwendet werden.
Die Ausführungen 02037-20020 und 02037-20040 haben einen Achtkant.
Zeichnungshinweis:
1) Kontermutter
Spezifikationen
Ausführung 1
mit Kontermutter
D
15
Material Grundkörper
Vergütungsstahl
Benennung
Stützschraube
E
80
C
40
B
135
G
M20
SW
36
SW1
30
A
20
Gewicht
0,42 KG
