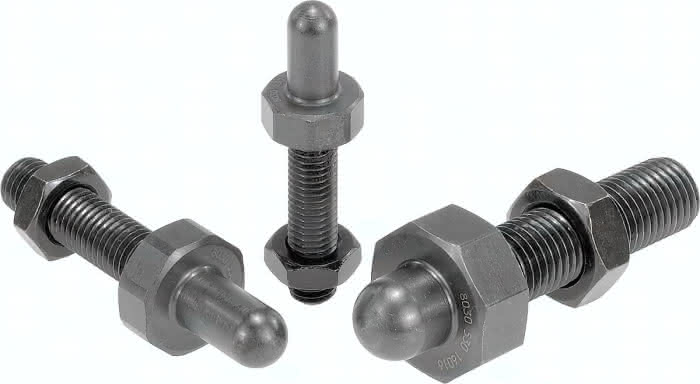

Beschreibung
· Als Positionierelement geeignet
· Verstellbare Auflage
Werkstoff:
Vergütungsstahl, vergütet.
Ausführung:
brüniert.
Hinweis:
Durch die abgerundete Nase können die Stützschrauben auch als Positionierelement für Werkstücke mit Bohrungen verwendet werden.
Die Ausführungen 02037-20020 und 02037-20040 haben einen Achtkant.
Zeichnungshinweis:
1) Kontermutter
Spezifikationen
Ausführung 1
mit Kontermutter
A
16
B
89
C
16
D
13
G
M16
E
60
Gewicht
0,165 KG
SW
24
SW1
24
Material Grundkörper
Vergütungsstahl
Benennung
Stützschraube
