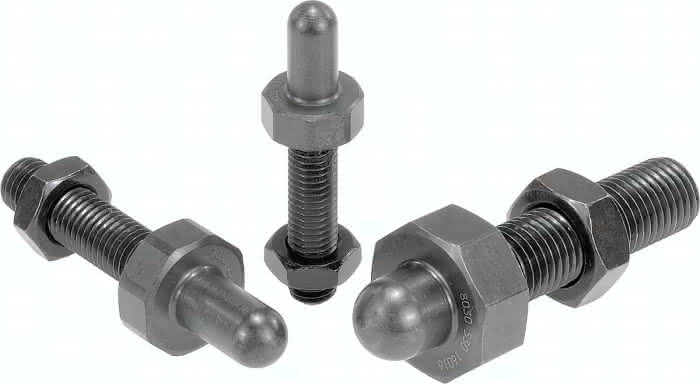

Beschreibung
· Als Positionierelement geeignet
· Verstellbare Auflage
Werkstoff:
Vergütungsstahl, vergütet.
Ausführung:
brüniert.
Hinweis:
Durch die abgerundete Nase können die Stützschrauben auch als Positionierelement für Werkstücke mit Bohrungen verwendet werden.
Die Ausführungen 02037-20020 und 02037-20040 haben einen Achtkant.
Zeichnungshinweis:
1) Kontermutter
Spezifikationen
Material Grundkörper
Vergütungsstahl
Benennung

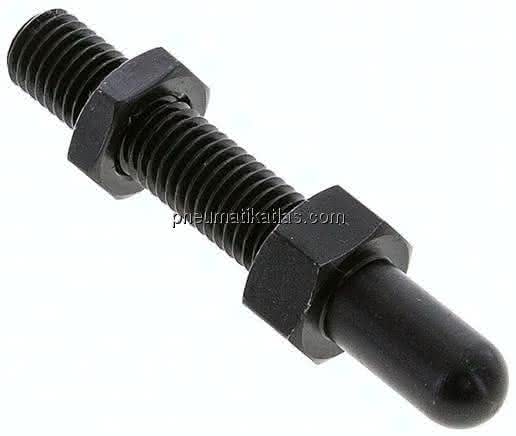

Stützschraube
Ausführung 1
mit Kontermutter
D
10
E
50
C
24
G
M12
B
84
A
12
SW
19
SW1
19
Gewicht
0,09 KG
