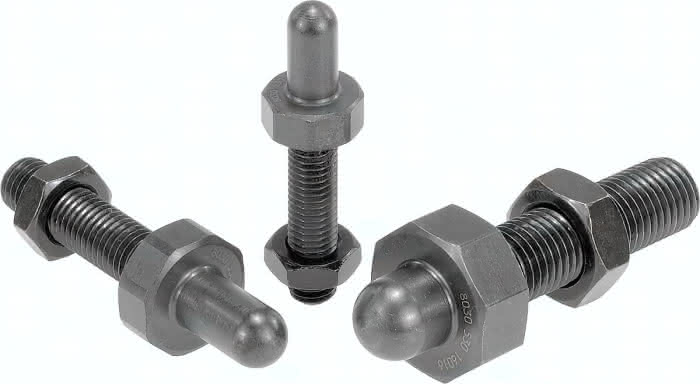

Beschreibung
· Als Positionierelement geeignet
· Verstellbare Auflage
Werkstoff:
Vergütungsstahl, vergütet.
Ausführung:
brüniert.
Hinweis:
Durch die abgerundete Nase können die Stützschrauben auch als Positionierelement für Werkstücke mit Bohrungen verwendet werden.
Die Ausführungen 02037-20020 und 02037-20040 haben einen Achtkant.
Zeichnungshinweis:
1) Kontermutter
Spezifikationen
Ausführung 1
mit Kontermutter
A
8
B
45
C
8
D
7
G
M8
E
30
Gewicht
0,023 KG
SW
13
SW1
13
Material Grundkörper
Vergütungsstahl
Benennung
Stützschraube
