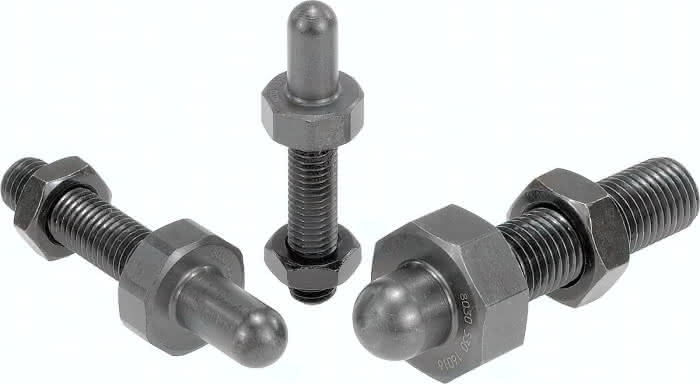

Beschreibung
· Als Positionierelement geeignet
· Verstellbare Auflage
Werkstoff:
Vergütungsstahl, vergütet.
Ausführung:
brüniert.
Hinweis:
Durch die abgerundete Nase können die Stützschrauben auch als Positionierelement für Werkstücke mit Bohrungen verwendet werden.
Die Ausführungen 02037-20020 und 02037-20040 haben einen Achtkant.
Zeichnungshinweis:
1) Kontermutter
Spezifikationen
Ausführung 1
mit Kontermutter
A
6
B
43
Gewicht
0,016 KG
C
12
SW
13
D
6
G
M6
E
25
Material Grundkörper
Vergütungsstahl
Benennung
Stützschraube
SW1
10
