Beschreibung
· Erleichtern den Fügevorgang
· Passgenauer, verschleißarmer und schneller Werkstückwechsel
· Gehärtet und geschliffen (60 HRC)
Werkstoff:
Einsatzstahl.
Ausführung:
gehärtet und geschliffen (HRC 60 ±2).
Hinweis:
Die Aufnahmebolzen erleichtern den Fügevorgang da sie fügegerecht gestaltet sind. In Verbindung mit den gehärteten Aufnahmebuchsen 02026 ermöglichen sie einen passgenauen, verschleißarmen und schnellen Werkstückwechsel.
Die Ausführungen D1 = 5 und D1 = 6 besitzen kein Innengewinde. Die Aufnahmebolzen erleichtern den Fügevorgang da sie fügegerecht gestaltet sind. In Verbindung mit den gehärteten Aufnahmebuchsen 02026 ermöglichen sie einen passgenauen, verschleißarmen und schnellen Werkstückwechsel.
Die Ausführungen D1 = 5 und D1 = 6 besitzen kein Innengewinde.

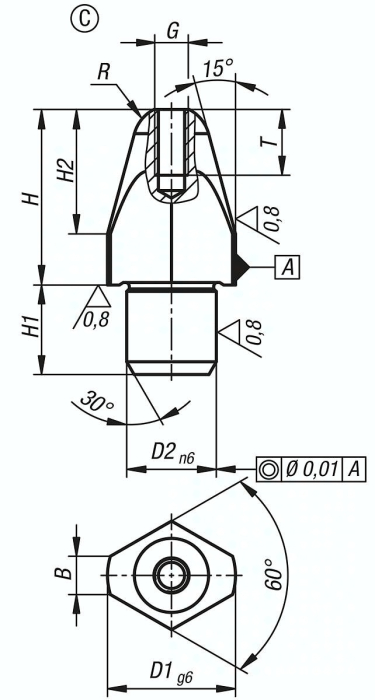

Spezifikationen
Ausführung 1
lange Ausführung
G
M2,5
Material Grundkörper
Werkzeugstahl
Benennung
Aufnahmebolzen
Form
C
D1
10
B
3,0
D2
7
H2
9,7
T
5
H
21,7
H1
7
R
3,0
Gewicht
0,0099 KG
