Beschreibung
· Erleichtern den Fügevorgang
· Passgenauer, verschleißarmer und schneller Werkstückwechsel
· Gehärtet und geschliffen (60 HRC)
Werkstoff:
Einsatzstahl.
Ausführung:
gehärtet und geschliffen (HRC 60 ±2).
Hinweis:

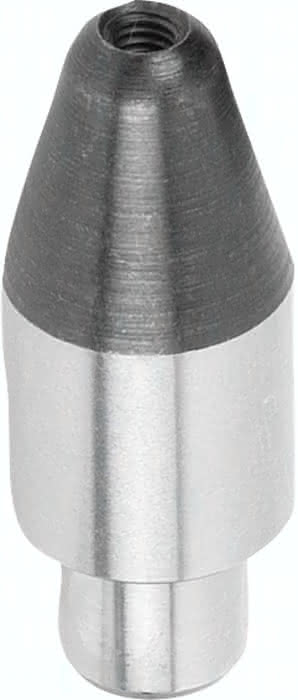

Die Aufnahmebolzen erleichtern den Fügevorgang da sie fügegerecht gestaltet sind. In Verbindung mit den gehärteten Aufnahmebuchsen 02026 ermöglichen sie einen passgenauen, verschleißarmen und schnellen Werkstückwechsel.
Die Ausführungen D1 = 5 und D1 = 6 besitzen kein Innengewinde.
Spezifikationen
Ausführung 1
lange Ausführung
D1
10
Form
B
T
5
D2
7
G
M2,5
Gewicht
0,013 KG
H
21,7
Material Grundkörper
Werkzeugstahl
H1
7
H2
9,7
Benennung
Aufnahmebolzen
R
3,0
