Beschreibung
· Erleichtern den Fügevorgang
· Passgenauer, verschleißarmer und schneller Werkstückwechsel
· Gehärtet und geschliffen (60 HRC)
Werkstoff:
Einsatzstahl.
Ausführung:
gehärtet und geschliffen (HRC 60 ±2).
Hinweis:
Die Aufnahmebolzen erleichtern den Fügevorgang da sie fügegerecht gestaltet sind. In Verbindung mit den gehärteten Aufnahmebuchsen 02026 ermöglichen sie einen passgenauen, verschleißarmen und schnellen Werkstückwechsel.
Die Ausführungen D1 = 5 und D1 = 6 besitzen kein Innengewinde.
Spezifikationen
Ausführung 1
kurze Ausführung
Gewicht
0,0043 KG
Form
B
H
11,4
G
M2,5
T
5
Material Grundkörper
Werkzeugstahl
Benennung

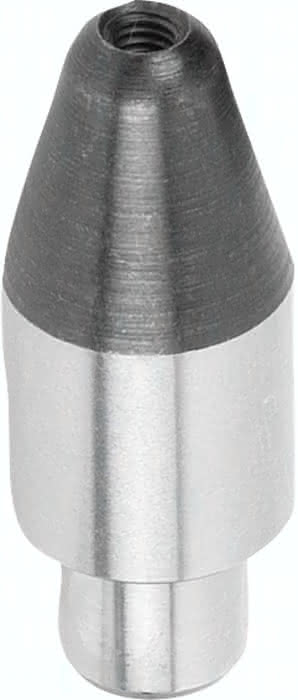

Aufnahmebolzen
D1
8
D2
6
H1
6
R
2,5
H2
7,4
