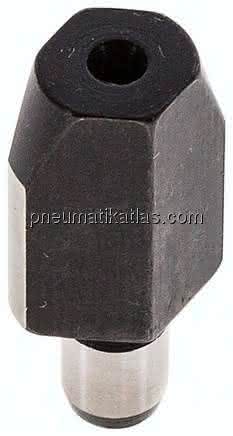

Beschreibung
· Toleranzen können im Abstandsmaß von Bohrungen überbrückt werden
· Passmaß zur genauen Positionierung
· Eignen sich als Füße für Vorrichtungen
· Gehärtet und geschliffen
· Auflageflächen ohne Zentrierung
Werkstoff:
Werkzeugstahl.
Ausführung:
gehärtet und geschliffen.
Hinweis:

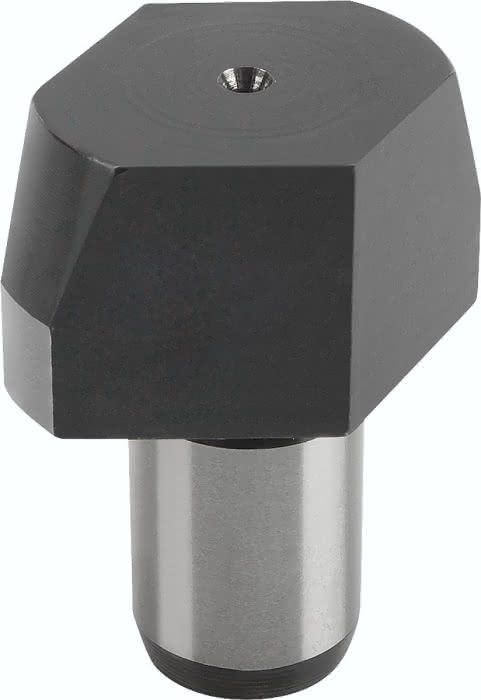

Mit der abgeflachten Form C können Toleranzen im Abstandsmaß von Bohrungen überbrückt oder das zu positionierende Teil nur in eine Richtung festgelegt werden.
Ähnliche Bolzen siehe 03120, 03130, 03140 und 03150.
Spezifikationen
Ausführung 1
lange Ausführung
B
2,5
Gewicht
0,011 KG
Form
C
H
18
T
0,02
Material Grundkörper
Werkzeugstahl
Benennung
Aufnahmebolzen
D1
12
D2
6
H1
9
H2
1,6
H3
6
