Beschreibung
· Toleranzen können im Abstandsmaß von Bohrungen überbrückt werden
· Passmaß zur genauen Positionierung
· Eignen sich als Füße für Vorrichtungen
· Gehärtet und geschliffen
· Auflageflächen ohne Zentrierung
Werkstoff:
Werkzeugstahl.
Ausführung:
gehärtet und geschliffen.
Hinweis:

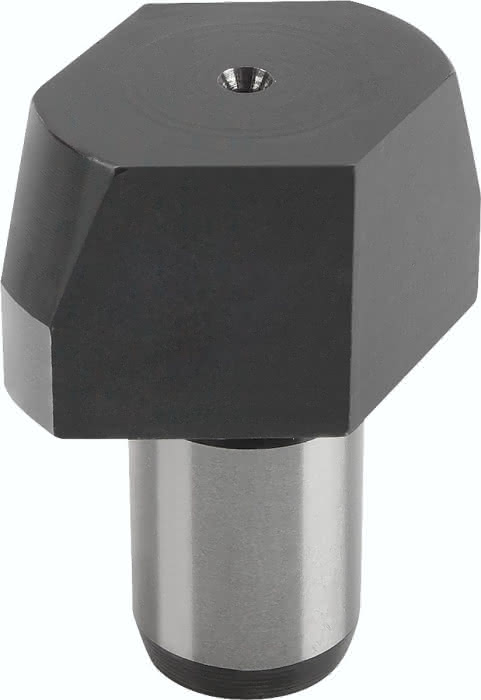

Mit der abgeflachten Form C können Toleranzen im Abstandsmaß von Bohrungen überbrückt oder das zu positionierende Teil nur in eine Richtung festgelegt werden.
Ähnliche Bolzen siehe 03120, 03130, 03140 und 03150.
Spezifikationen
Ausführung 1
lange Ausführung
B
1,0
Gewicht
0,002 KG
Form
C
H
12
T
0,02
Material Grundkörper
Werkzeugstahl
Benennung
Aufnahmebolzen
D1
6
D2
4
H1
6
H2
1,2
H3
4
