Beschreibung
· Toleranzen können im Abstandsmaß von Bohrungen überbrückt werden
· Passmaß zur genauen Positionierung
· Eignen sich als Füße für Vorrichtungen
· Gehärtet und geschliffen
· Auflageflächen ohne Zentrierung
Werkstoff:
Werkzeugstahl.
Ausführung:
gehärtet und geschliffen.
Hinweis:

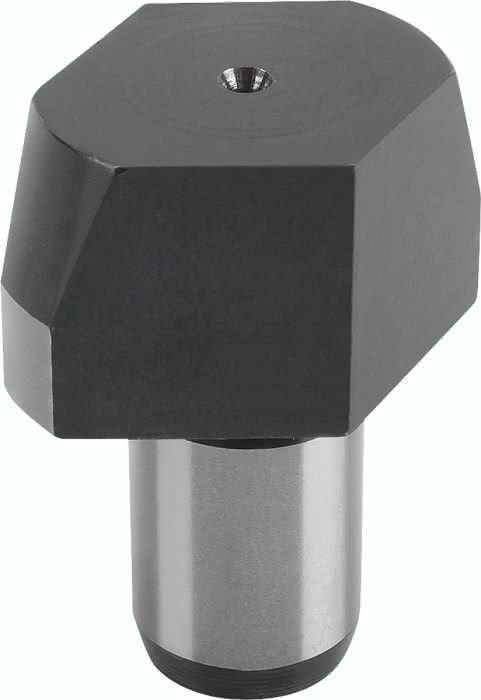

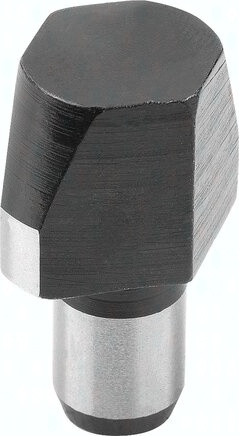

Mit der abgeflachten Form C können Toleranzen im Abstandsmaß von Bohrungen überbrückt oder das zu positionierende Teil nur in eine Richtung festgelegt werden.
Ähnliche Bolzen siehe 03120, 03130, 03140 und 03150.
Spezifikationen
Ausführung 1
kurze Ausführung
B
3,5
Gewicht
0,017 KG
Form
C
H
13
T
0,04
Material Grundkörper
Werkzeugstahl
Benennung
Aufnahmebolzen
D1
16
D2
8
H1
12
H2
2,0
H3
8
