Beschreibung
· Dienen zum Positionieren von Werkstücken und Vorrichtungsteilen in Bohrungen mit Passmaß
· Passmaß zur genauen Positionierung
· Eignen sich als Füße für Vorrichtungen
· Gehärtet und geschliffen
· Auflageflächen ohne Zentrierung
Werkstoff:
Werkzeugstahl.
Ausführung:
gehärtet und geschliffen.
Hinweis:

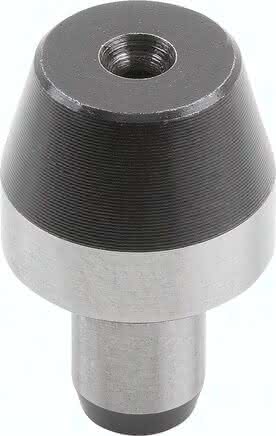

Die Aufnahmebolzen Form B dienen zum Positionieren von Werkstücken und Vorrichtungsteilen in Bohrungen mit Passmaß.
Aufnahmebolzen Form B sind auch als gehärtete Anschläge und als Füße für Vorrichtungen verwendbar.
Ähnliche Bolzen siehe 03120, 03130, 03140 und 03150.

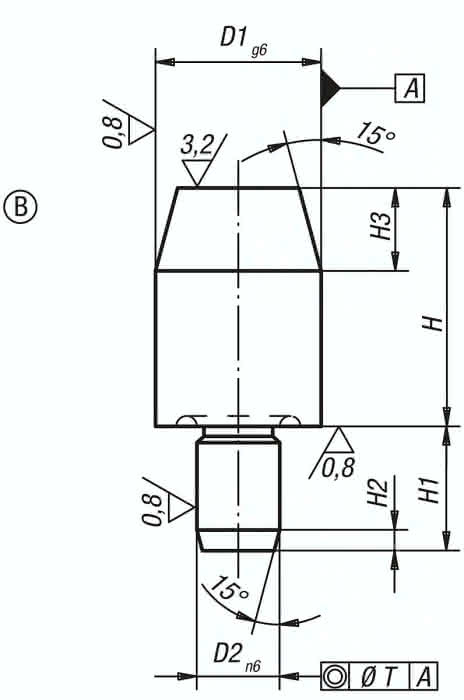

Spezifikationen
Ausführung 1
kurze Ausführung
Gewicht
0,048 KG
Form
B
H
15
T
0,04
Material Grundkörper
Werkzeugstahl
Benennung
Aufnahmebolzen
D1
20
D2
12
H1
18
H2
2,0
H3
9
