Beschreibung
· Dienen als Auflage für Werkstücke und Vorrichtungen
· Passmaß zur genauen Positionierung
· Eignen sich als Füße für Vorrichtungen
· Gehärtet und geschliffen
· Auflageflächen ohne Zentrierung
Werkstoff:
Werkzeugstahl.
Ausführung:
gehärtet und geschliffen.
Hinweis:

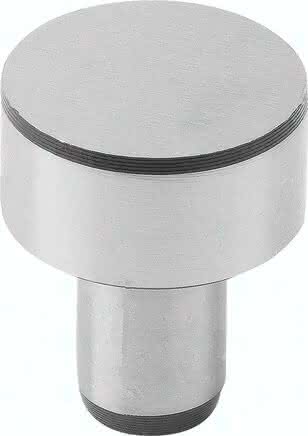

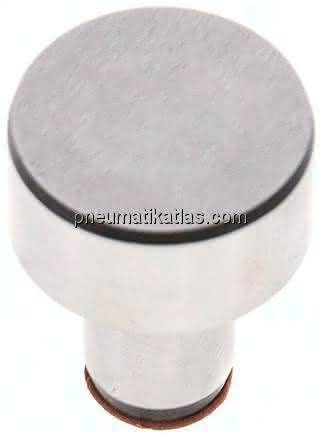

Auflagebolzen Form A dienen als Auflage für Werkstücke und Vorrichtungen. Die Auflagebolzen Form A sind auch als gehärtete Anschläge und als Füße für Vorrichtungen verwendbar.
Ähnliche Bolzen siehe 03120, 03130, 03140 und 03150.
Spezifikationen
Material Grundkörper
Werkzeugstahl
Benennung
Auflagebolzen
Ausführung 1
ohne Zentrierbohrung

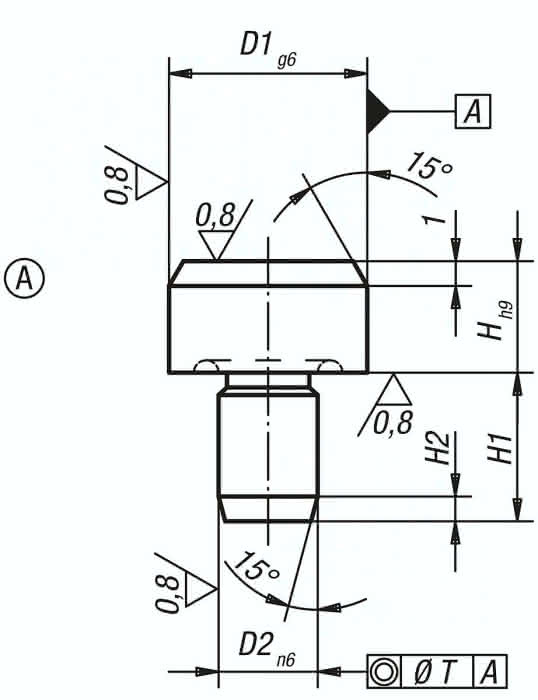

Form
A
H
8
D1
16
D2
8
H1
12
H2
2,0
T
0,04
Gewicht
0,018 KG
