Beschreibung
· Dienen als Auflage für Werkstücke und Vorrichtungen
· Passmaß zur genauen Positionierung
· Eignen sich als Füße für Vorrichtungen
· Gehärtet und geschliffen
· Auflageflächen ohne Zentrierung
Werkstoff:
Werkzeugstahl.
Ausführung:
gehärtet und geschliffen.
Hinweis:

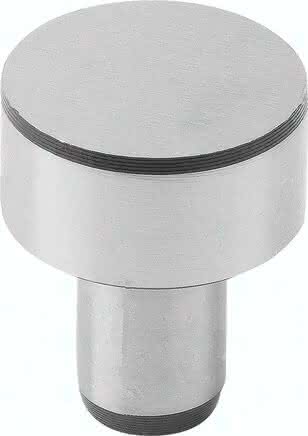

Auflagebolzen Form A dienen als Auflage für Werkstücke und Vorrichtungen. Die Auflagebolzen Form A sind auch als gehärtete Anschläge und als Füße für Vorrichtungen verwendbar.
Ähnliche Bolzen siehe 03120, 03130, 03140 und 03150.
Spezifikationen
Ausführung 1
ohne Zentrierbohrung
Gewicht
0,0055 KG
Form
A
H
6
T
0,02
Material Grundkörper
Werkzeugstahl
Benennung
Auflagebolzen

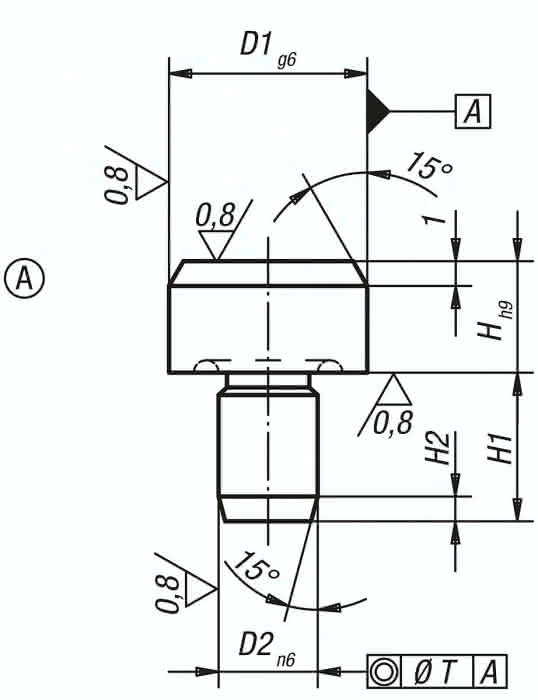

D1
10
D2
6
H1
9
H2
1,6
