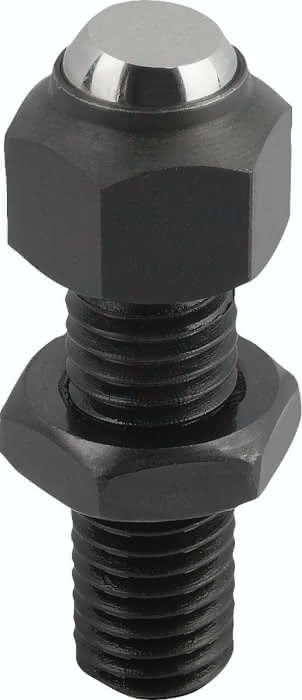

Beschreibung
· Dienen als Auflage, Anschläge und Druckstücke
· Anwendungsgebiete: Maschinenbau, Vorrichtungsbau, Montage
· Kugel gegen Verdrehen gesichert
· Ausführung: Stahl oder Edelstahl
Werkstoff:
Stahl oder Edelstahl.
Ausführung:
Stahlausführung:
Gehäuse vergütet und manganphosphatiert.
Mutter brüniert.
Edelstahlausführung:
Gehäuse vergütet und elektrolytisch poliert.
Mutter blank.
Hinweis:
Die Kugel ist gegen Verdrehen gesichert.
Spezifikationen

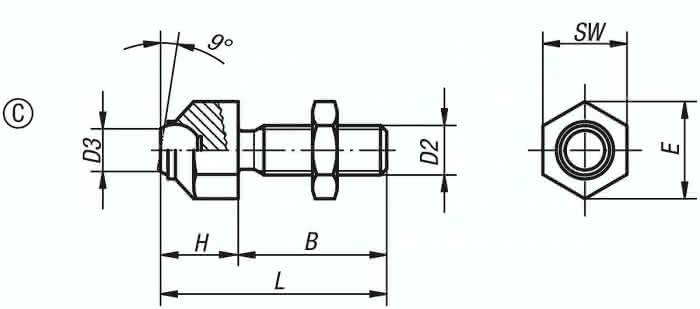

Form
C
Material Grundkörper
Stahl
Benennung
Pendelauflage
H
27,3
D3
20,0
SW
30
B
50
D2
M20
E
33,0
L
77,3
Kugel-Ø
25,0
Belastbarkeit max. kN (nur bei statischer Belastung)
90
Gewicht
0,28 KG
