Beschreibung
· Dienen als Auflage, Anschläge und Druckstücke
· Anwendungsgebiete: Maschinenbau, Vorrichtungsbau, Montage
· Kugel gegen Verdrehen gesichert
· Ausführung: Stahl oder Edelstahl
Werkstoff:
Stahl oder Edelstahl.
Ausführung:

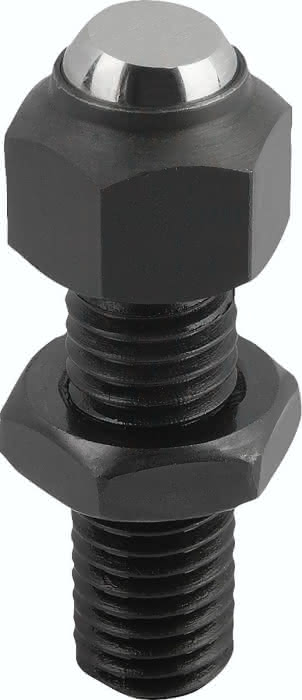

Stahlausführung:
Gehäuse vergütet und manganphosphatiert.
Mutter brüniert.

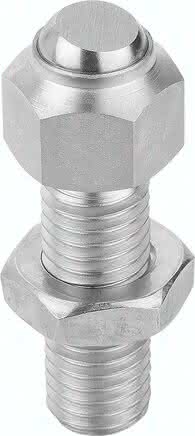

Edelstahlausführung:
Gehäuse vergütet und elektrolytisch poliert.
Mutter blank.
Hinweis:
Die Kugel ist gegen Verdrehen gesichert.

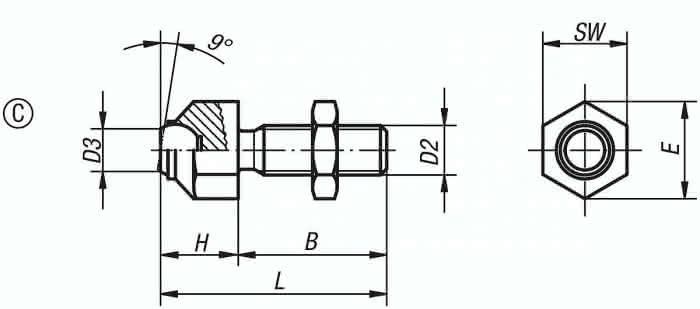

Spezifikationen
Kugel-Ø
16,0
B
40
H
20,7
E
27,0
Form
C
Gewicht
0,13 KG
SW
24
Material Grundkörper
Edelstahl
L
60,7
Benennung
Pendelauflage
Belastbarkeit max. kN (nur bei statischer Belastung)
25
D2
M16
D3
10,5
