Beschreibung
· Dienen als Auflage, Anschläge und Druckstücke
· Anwendungsgebiete: Maschinenbau, Vorrichtungsbau, Montage
· Kugel gegen Verdrehen gesichert
· Ausführung: Stahl oder Edelstahl
Werkstoff:
Stahl oder Edelstahl.
Ausführung:

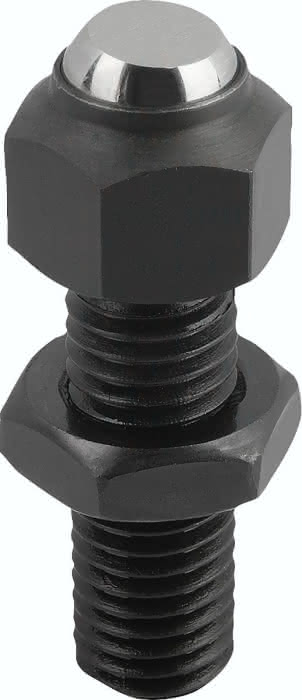

Stahlausführung:
Gehäuse vergütet und manganphosphatiert.
Mutter brüniert.

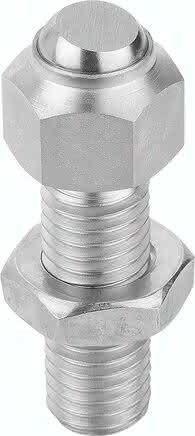

Edelstahlausführung:
Gehäuse vergütet und elektrolytisch poliert.
Mutter blank.
Hinweis:
Die Kugel ist gegen Verdrehen gesichert.
Spezifikationen
Material Grundkörper
Edelstahl
Benennung
Pendelauflage

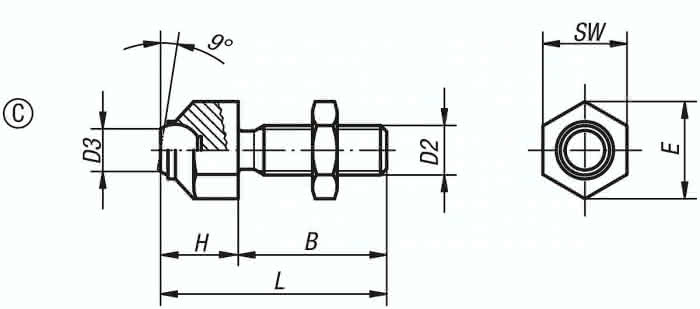

Form
C
B
35
E
19,0
H
15,7
D2
M12
D3
8,6
Kugel-Ø
12,0
Belastbarkeit max. kN (nur bei statischer Belastung)
15
SW
17
L
50,7
Gewicht
0,055 KG
