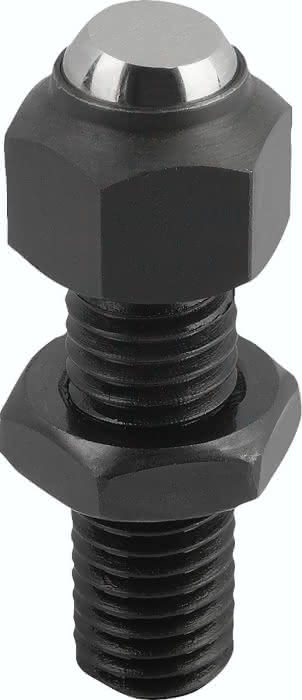

Beschreibung
· Dienen als Auflage, Anschläge und Druckstücke
· Anwendungsgebiete: Maschinenbau, Vorrichtungsbau, Montage
· Kugel gegen Verdrehen gesichert
· Ausführung: Stahl oder Edelstahl
Werkstoff:
Stahl oder Edelstahl.
Ausführung:
Stahlausführung:
Gehäuse vergütet und manganphosphatiert.
Mutter brüniert.
Edelstahlausführung:
Gehäuse vergütet und elektrolytisch poliert.
Mutter blank.
Hinweis:
Die Kugel ist gegen Verdrehen gesichert.

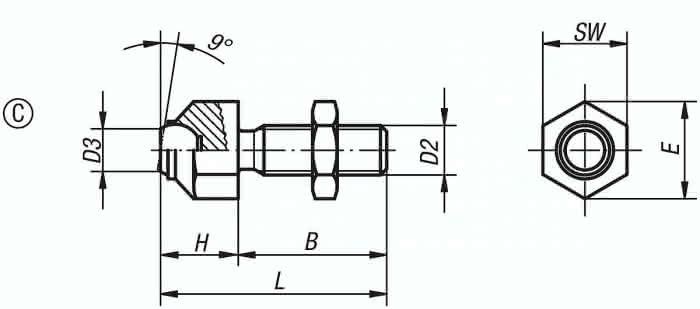

Spezifikationen
Material Grundkörper
Edelstahl
Benennung
Pendelauflage
Form
C
B
25
E
14,5
H
11,6
D2
M8
D3
5,8
Kugel-Ø
8,5
Belastbarkeit max. kN (nur bei statischer Belastung)
8
SW
13
L
36,6
Gewicht
0,021 KG
