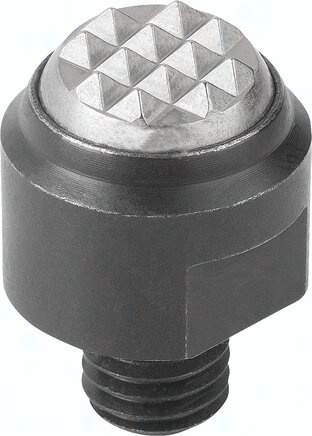

Beschreibung
· Dienen als Auflage, Anschläge und Druckstücke
· Anwendungsgebiete: Maschinenbau, Vorrichtungsbau, Montage
· Kugel gegen Verdrehen gesichert
Werkstoff:
Körper Vergütungsstahl.
Kugel Hartmetall.
Ausführung:
Körper vergütet und phosphatiert.
Kugel vernickelt.
Hinweis:
Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau.
Kugel gegen Verdrehen gesichert.

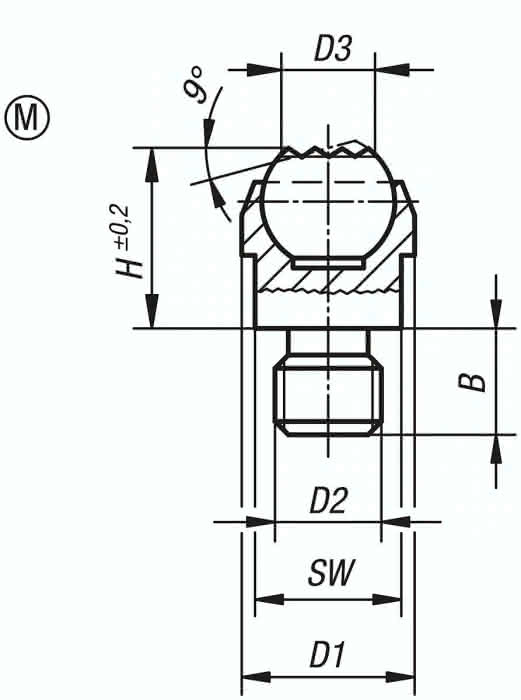

Spezifikationen
D1
20
Form
M
Kugel-Ø
16
B
10
D2
M10
D3
12,0
Gewicht
0,049 KG
SW
17
H
18,0
Material Grundkörper
Vergütungsstahl
Benennung
Pendelauflage
Belastbarkeit max. kN (nur bei statischer Belastung)
25
