Beschreibung
· Dienen als Auflage, Anschläge und Druckstücke
· Anwendungsgebiete: Maschinenbau, Vorrichtungsbau, Montage
· Kugel gegen Verdrehen gesichert
· Kugel gehärtet
Werkstoff:
Körper Vergütungsstahl, Kugel Wälzlagerstahl 1.2067.
Ausführung:
Körper vergütet und phosphatiert.
Kugel gehärtet.
Hinweis:

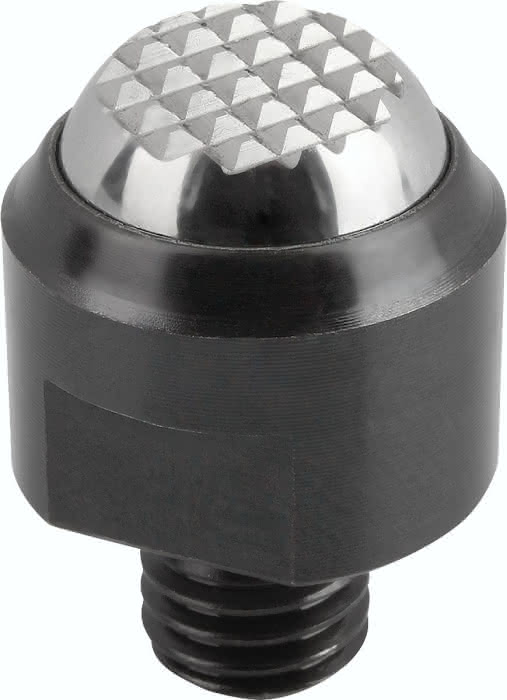

Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau.
Kugel gegen Verdrehen gesichert.
Spezifikationen
Material Grundkörper
Vergütungsstahl
Benennung
Pendelauflage
Form
F
D2
M20
D1
50
B
20
D3
34,5
H
35
SW
41
Kugel-Ø
40
Belastbarkeit max. kN (nur bei statischer Belastung)
165
Gewicht
0,48 KG
