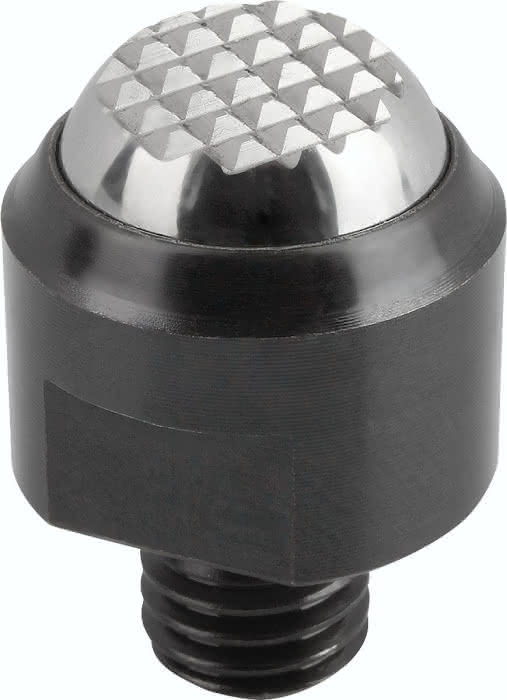

Beschreibung
· Dienen als Auflage, Anschläge und Druckstücke
· Anwendungsgebiete: Maschinenbau, Vorrichtungsbau, Montage
· Kugel gegen Verdrehen gesichert
· Kugel gehärtet
Werkstoff:
Körper Vergütungsstahl, Kugel Wälzlagerstahl 1.2067.
Ausführung:
Körper vergütet und phosphatiert.
Kugel gehärtet.
Hinweis:
Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau.
Kugel gegen Verdrehen gesichert.
Spezifikationen
Benennung
Pendelauflage
Material Grundkörper
Vergütungsstahl

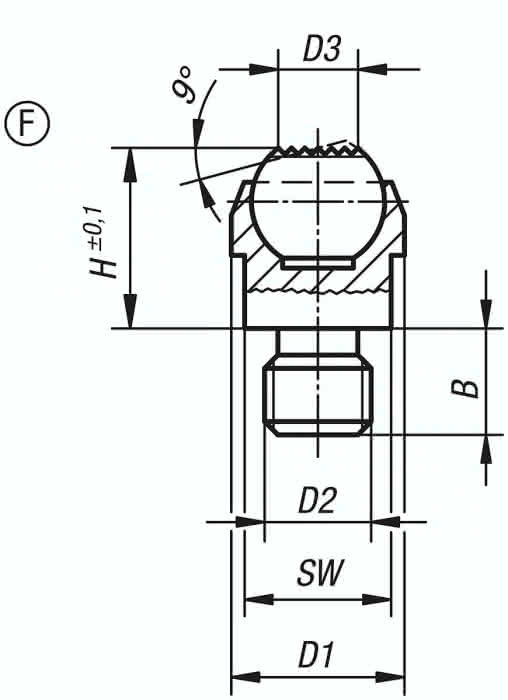

Form
F
B
10
Kugel-Ø
16
Belastbarkeit max. kN (nur bei statischer Belastung)
25
D1
20
D3
10,5
D2
M10
H
18
SW
17
Gewicht
0,039 KG
