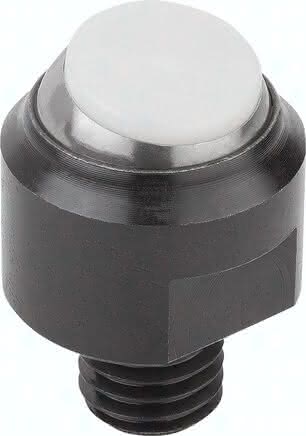

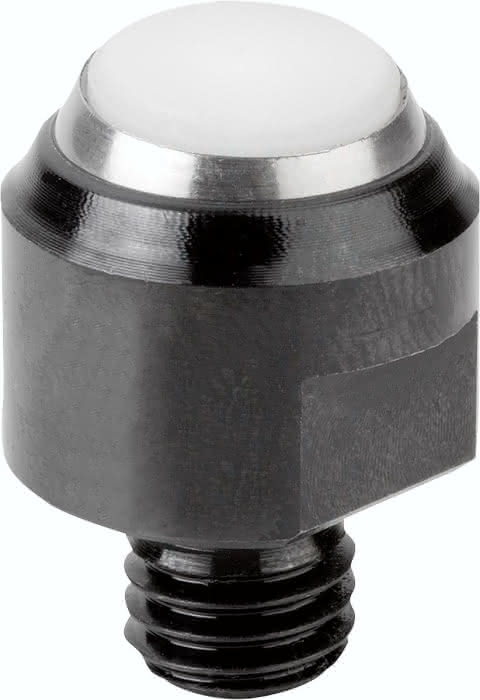

Beschreibung
· Dienen als Auflage, Anschläge und Druckstücke
· Anwendungsgebiete: Maschinenbau, Vorrichtungsbau, Montage
· Kugel gegen Verdrehen gesichert
· Kugel gehärtet
Werkstoff:
Körper Vergütungsstahl,
Kugel Wälzlagerstahl 1.2067,
Einsatz POM
Ausführung:
Körper vergütet und phosphatiert.
Kugel gehärtet.
Hinweis:
Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau.
Kugel gegen Verdrehen gesichert.

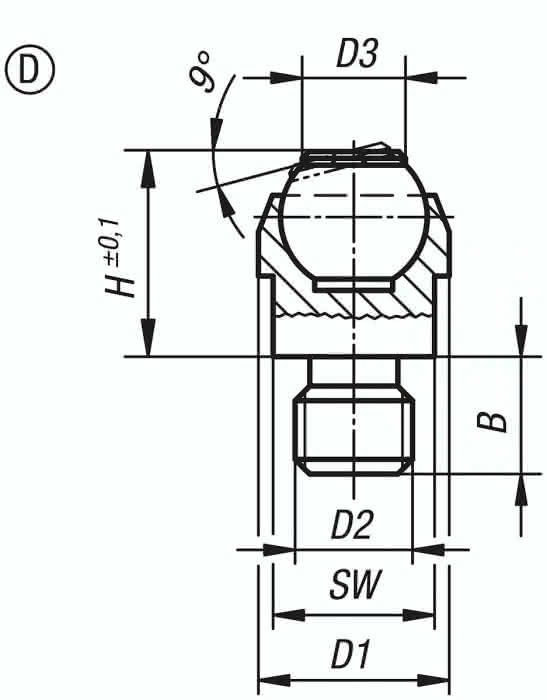

Spezifikationen
Material Grundkörper
Vergütungsstahl
Benennung
Pendelauflage
B
10
Form
D
H
18
D2
M10
D3
12,7
D1
20
SW
17
Belastbarkeit max. kN (nur bei statischer Belastung)
25
Kugel-Ø
16
Gewicht
0,037 KG
