Beschreibung
Werkstoff:
Körper Vergütungsstahl, Kugel Wälzlagerstahl 1.2067.
Ausführung:
Körper vergütet und phosphatiert.
Kugel gehärtet.
Hinweis:
Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau.
Kugel gegen Verdrehen gesichert.
Spezifikationen
Material Grundkörper
Vergütungsstahl
Benennung

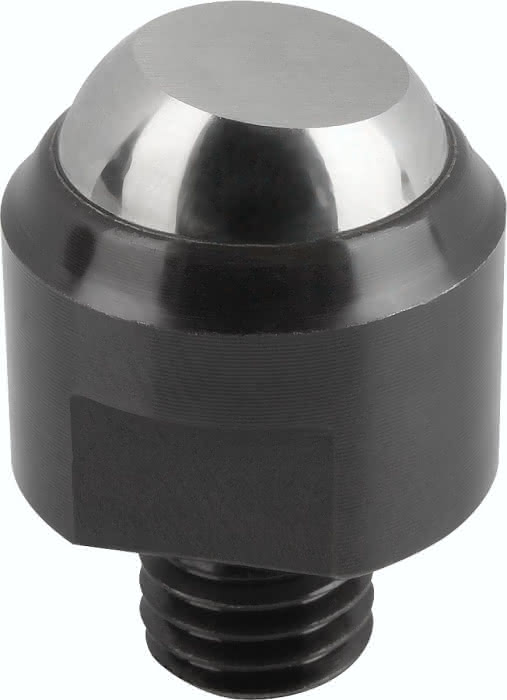

Pendelauflage

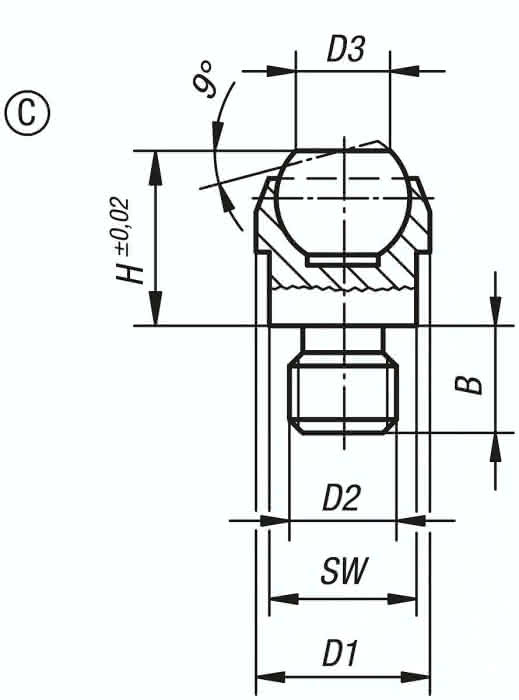

Form
C
D1
20
D3
10,5
D2
M10
Kugel-Ø
16
H
18
SW
17
B
10
Belastbarkeit max. kN (nur bei statischer Belastung)
25
Gewicht
0,041 KG
