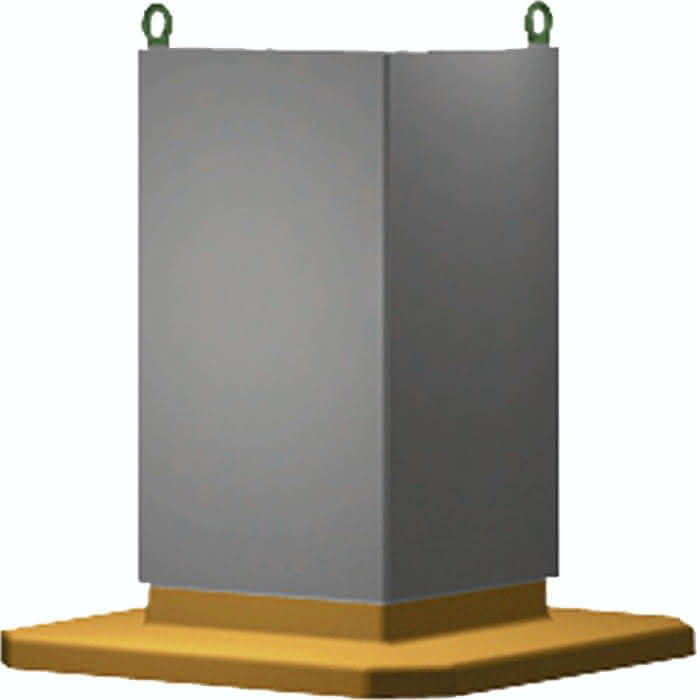

Beschreibung
Werkstoff:
GJL 250.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Hinweis:
Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwürfel mit Spänen füllen.

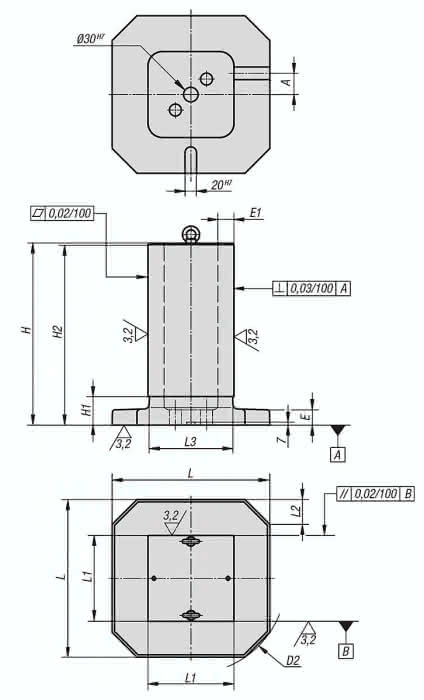

Zeichnungshinweis:
Bearbeitete Flächen: +0,2 mm/ +0,5 mm
Unbearbeitete Flächen: ±2 mm
Spezifikationen
Material Grundkörper
Grauguss
E
40
E1
40
L1
320
D2
630
L2
70
H
603
L3
312
H1
100
H2
600
A
55,0
L
510
Gewicht
292 KG
