Beschreibung
Werkstoff:
GJL 250.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Hinweis:
Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwürfel mit Spänen füllen.

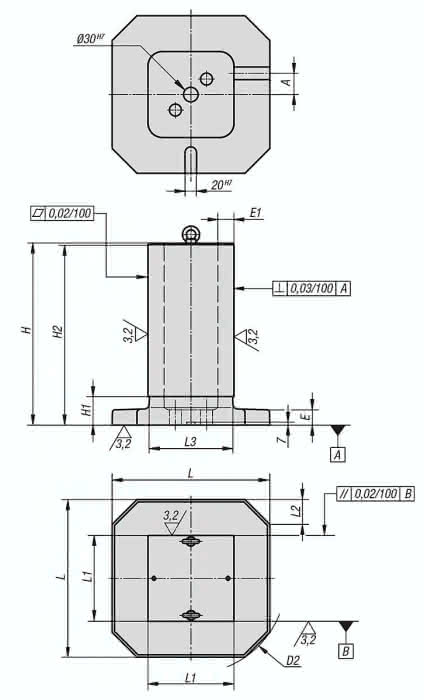

Zeichnungshinweis:
Bearbeitete Flächen: +0,2 mm/ +0,5 mm
Unbearbeitete Flächen: ±2 mm
Spezifikationen
Material Grundkörper
Grauguss
L
410
A
50,0
D2
500
H
485
E
32
H1
60
L1
270
L3
262
H2
482
E1
32
L2
62
Gewicht
153 KG
