Beschreibung
Werkstoff:
GJL 250.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Hinweis:
Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwürfel mit Spänen füllen.

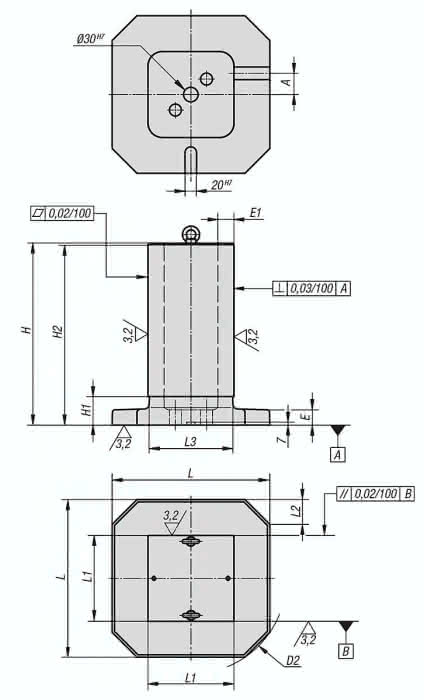

Zeichnungshinweis:
Bearbeitete Flächen: +0,2 mm/ +0,5 mm
Unbearbeitete Flächen: ±2 mm
Spezifikationen
Material Grundkörper
Grauguss
L
330
A
32,5
D2
400
H
381
E
32
H1
80
L1
180
L3
174
H2
378
E1
25
L2
52
Gewicht
62 KG
