Aufspannwürfel


Ausgabe: 1 StückEAN: 4059495508498Artikelnummer: K1978529

01850-100063085 Aufspannwürfel

Ausgabe:
1 STK


Beschreibung

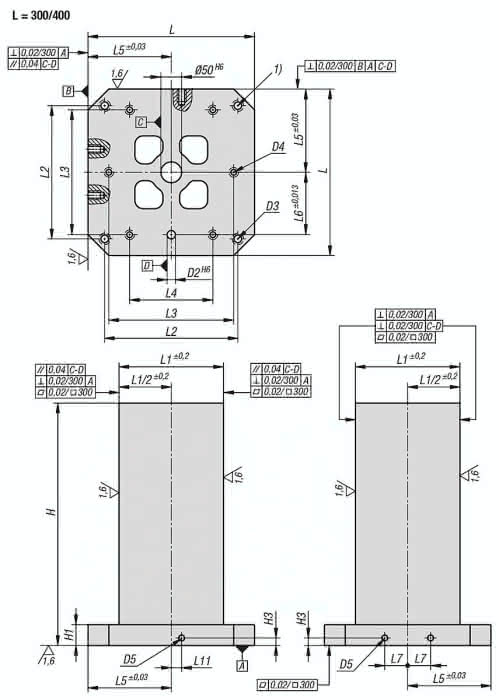

Werkstoff: GJL 300. Ausführung: Auflage- und Aufspannflächen präzisionsbearbeitet. Die Aufspannflächen sind mit 0,5mm Aufmaß vorbearbeitet. Hinweis: Aufspannwürfel mit vorgearbeiteten Aufspannflächen bieten eine schnelle und wirtschaftliche Möglichkeit, Grundkörper mit spezifischen Raster- oder individuellen Bohrungen herzustellen. Der Fuß ist fertig bearbeitet für die Montage auf den Maschinentisch. Die vier Aufspannflächen können kundenseitig auf Fertigmaß bearbeitet werden. Die Aufspannwürfel sind abgestimmt auf Maschinentischen für Werkzeugmaschinen nach DIN55201 und JIS6337-1980. Positionierbolzen zum Abstecken der Paletten auf Maschinentischen nach DIN 55201 müssen separat bestellt werden. Lieferung inklusive Ringschrauben für den Transport. Weitere Abmessungen auf Anfrage. Zeichnungshinweis: 1) Durchgangsbohrung für Zylinderschraube DIN 912 (D3/D4)
Spezifikationen
Ausführung 1

mit vorbearbeiteten Aufspannflächen

Material Grundkörper

GJL300

L

630

H

850

D2

25

D3

M16

L1

351

D4

M16

D5

M16

L2

500

L5

315

H1

50

L3

400

L6

200

H3

18

L7

100

L11

25

Gewicht

460 KG
