Beschreibung
Werkstoff:
GJL 300.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Die Aufspannflächen sind mit 0,5 mm Aufmaß vorgearbeitet.
Hinweis:
Die Aufspannwürfel sind abgestimmt auf Paletten für Werkzeugmaschinen nach DIN 55201 und auf Paletten für Werkzeugmaschinen nach JIS 6337-1980.
Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwinkel mit Spänen füllen.

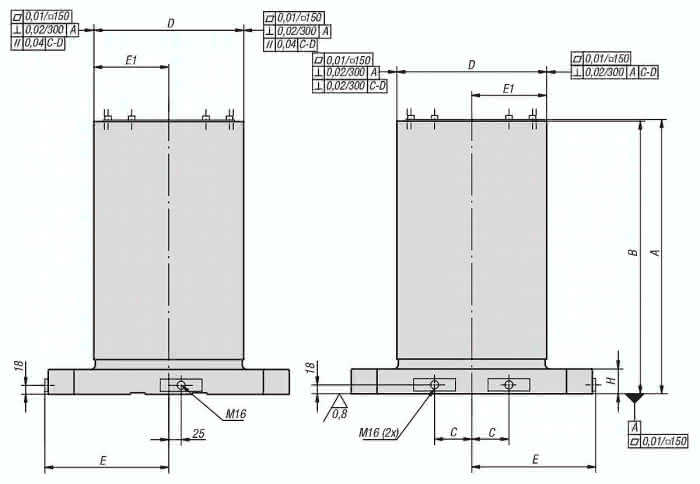

Spezifikationen
Ausführung 1
ohne Bohrung
Material Grundkörper
Grauguss
E
250
C
75
D
301 ±0,2
G
20
H
50
E1
150,5 ±0,2
A
653
B
650
Gewicht
268 KG
