Beschreibung
Werkstoff:
GJL 250 geglüht.
Hinweis:
Die Länge L wird durch Sägeschnitt bearbeitet und wird immer mit Aufmaß geliefert.

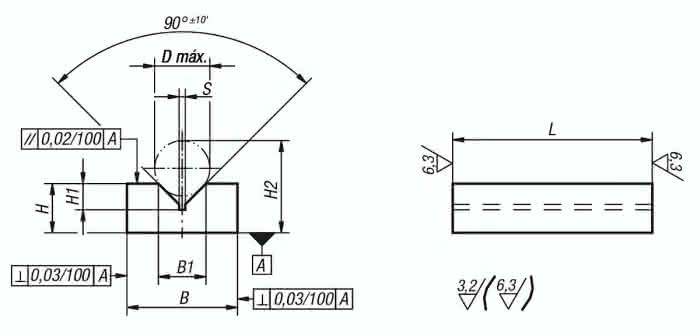

Zeichnungshinweis:
Bearbeitete Flächen: ±0,25 mm
Längentoleranzen:
=200 mm: +3/+10
von 201 mm bis 590 mm: +8/+15
=600 mm: +20/+50
Spezifikationen
Ausführung 1
extra breit
S
2,5
B
100
B1
31,7
Gewicht
8 KG
H
40
Material Grundkörper
Grauguss
H1
17,0
H2
70
L = Länge
300
D max.
38
