Beschreibung
Werkstoff:
GJL 250 geglüht.
Hinweis:
Die Länge L wird durch Sägeschnitt bearbeitet und wird immer mit Aufmaß geliefert.

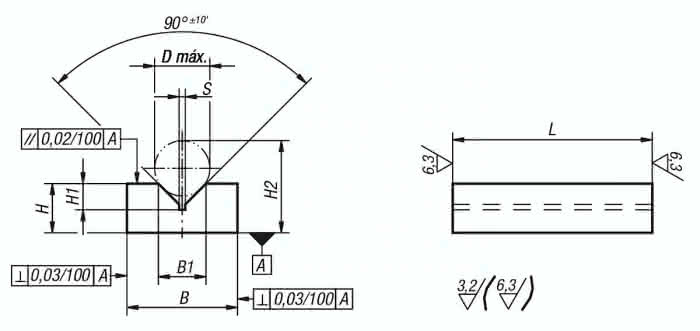

Zeichnungshinweis:
Bearbeitete Flächen: ±0,25 mm
Längentoleranzen:
=200 mm: +3/+10
von 201 mm bis 590 mm: +8/+15
=600 mm: +20/+50
Spezifikationen
Ausführung 1
extra breit
B
63
B1
26,0
H
32
S
2,5
Gewicht
1,4 KG
Material Grundkörper
Grauguss
H1
13,5
H2
54
L = Länge
100
D max.
29
