Beschreibung
Werkstoff:
GJL 250 geglüht.
Hinweis:
Die Länge L wird durch Sägeschnitt bearbeitet und wird immer mit Aufmaß geliefert.

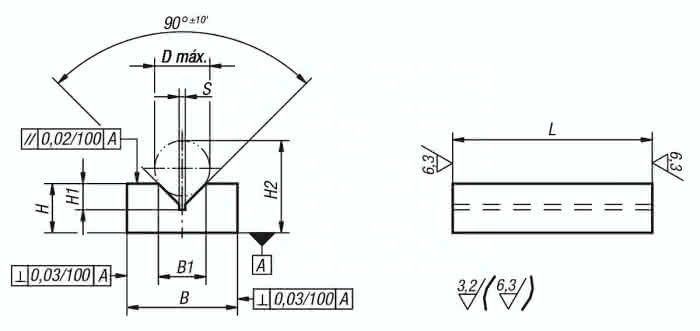

Zeichnungshinweis:
Bearbeitete Flächen: ±0,25 mm
Längentoleranzen:
=200 mm: +3/+10
von 201 mm bis 590 mm: +8/+15
=600 mm: +20/+50
Spezifikationen
Ausführung 1
extra breit
B
36
B1
15,5
Gewicht
0,38 KG
H
16
S
2,0
Material Grundkörper
Grauguss
H1
8,5
H2
30
L = Länge
100
D max.
18
