Beschreibung
Werkstoff:
GJL 250 geglüht oder EN AW-7075.
Hinweis:
Die Länge L wird durch Sägeschnitt bearbeitet und wird immer mit Aufmaß geliefert.

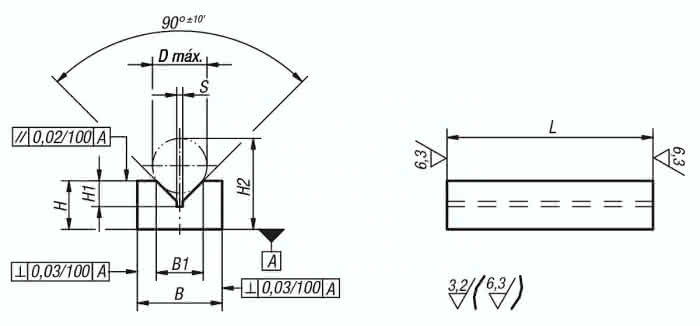

Zeichnungshinweis:
Bearbeitete Flächen: ±0,25 mm
Längentoleranzen:
=200 mm: +3/+10
von 201 mm bis 590 mm: +8/+15
=600 mm: +20/+50
Spezifikationen
S
3,0
B
70
B1
50,0
Gewicht
6 KG
H
50
Material Grundkörper
Grauguss
H1
26,0
H2
95

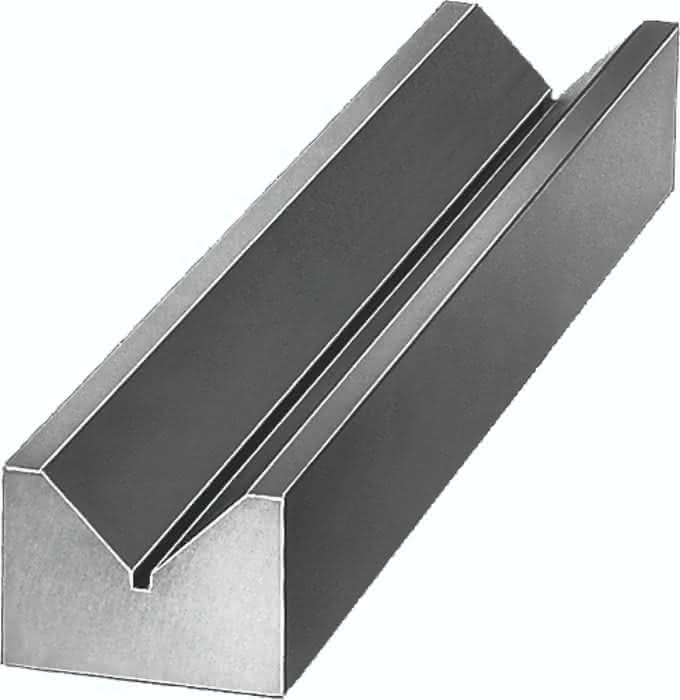

Benennung
Prismenbock
Bestellnummer Aluminium
01640-205X300
L = Länge
300
D max.
58
