Beschreibung
Werkstoff:
GJL 250 geglüht oder EN AW-7075.
Hinweis:
Die Länge L wird durch Sägeschnitt bearbeitet und wird immer mit Aufmaß geliefert.

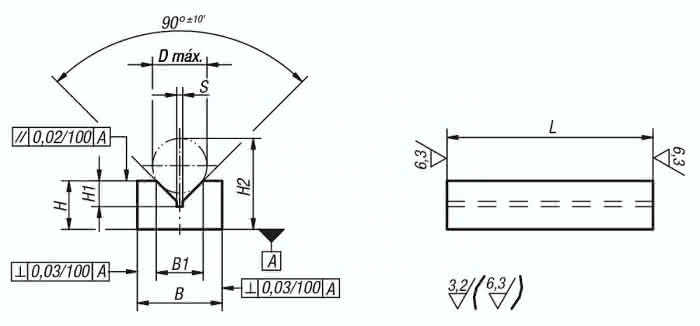

Zeichnungshinweis:
Bearbeitete Flächen: ±0,25 mm
Längentoleranzen:
=200 mm: +3/+10
von 201 mm bis 590 mm: +8/+15
=600 mm: +20/+50
Spezifikationen
B
40
B1
26,0
Gewicht
0,6 KG
H
25
S
2,5
Material Grundkörper
Grauguss
H1
13,5
H2
47
Benennung
Prismenbock
Bestellnummer Aluminium
01640-203X100
L = Länge
100
D max.
29
