Beschreibung
Werkstoff:
GJL 250 geglüht oder EN AW-7075.
Hinweis:
Die Länge L wird durch Sägeschnitt bearbeitet und wird immer mit Aufmaß geliefert.

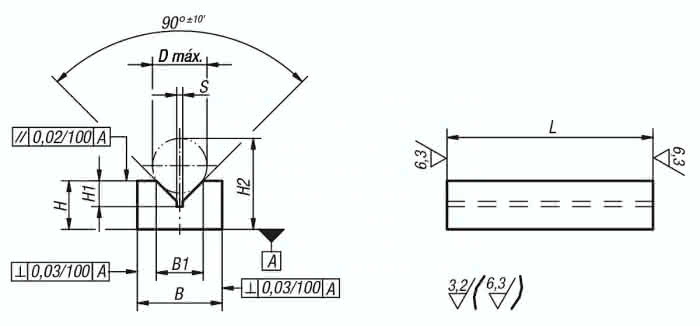

Zeichnungshinweis:
Bearbeitete Flächen: ±0,25 mm
Längentoleranzen:
=200 mm: +3/+10
von 201 mm bis 590 mm: +8/+15
=600 mm: +20/+50
Spezifikationen
B
36
B1
21,9
Gewicht
0,43 KG
H
20
S
2,0
Material Grundkörper
Grauguss
H1
11,0
H2
38
Benennung
Prismenbock
Bestellnummer Aluminium
01640-202X100
L = Länge
100
D max.
24
