Beschreibung
Werkstoff:
GJL 250.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Hinweis:
Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwinkel mit Spänen füllen.
Zeichnungshinweis:
Bearbeitete Flächen: +0,2 mm/ +0,5 mm
Unbearbeitete Flächen: ±2 mm

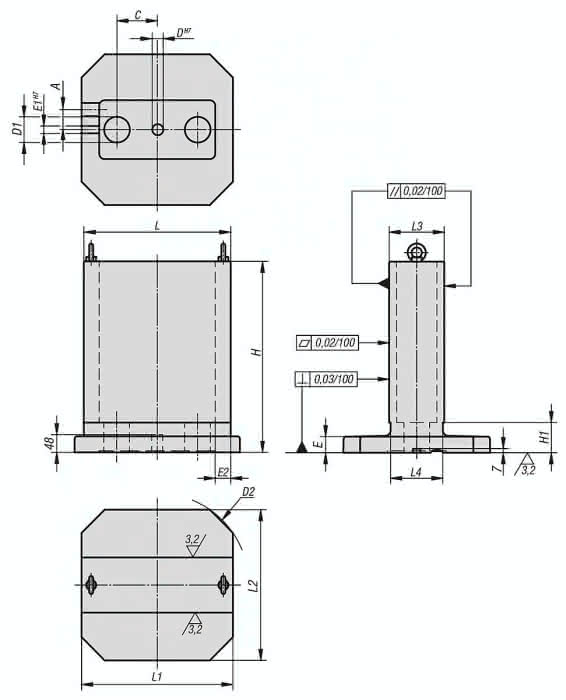

Spezifikationen
Ausführung 1
doppelseitig
A
50,0
D1
70
C
120
D2
500
L
400
D
30
E1
20
L2
410
E2
42
L1
412
L3
150
E
40
Gewicht
170 KG
L4
142
H
485
Material Grundkörper
Grauguss
H1
80
