Beschreibung
Werkstoff:
GJL 250.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Hinweis:
Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwinkel mit Spänen füllen.

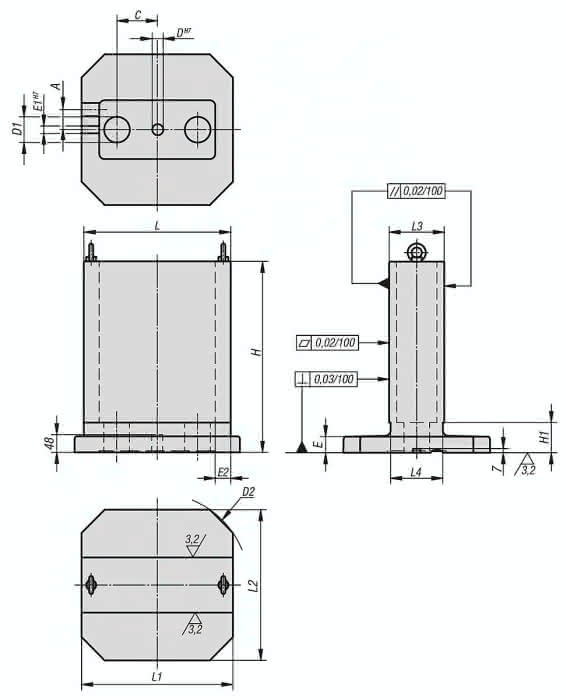

Zeichnungshinweis:
Bearbeitete Flächen: +0,2 mm/ +0,5 mm
Unbearbeitete Flächen: ±2 mm
Spezifikationen
Ausführung 1
doppelseitig
A
32,5
D1
50
C
75
D2
400
L
320
D
30
E1
20
L2
330
E2
40
L1
332
L3
125
E
40
Gewicht
79 KG
L4
115
H
378
Material Grundkörper
Grauguss
H1
65
