Aufspannwinkel


Ausgabe: 1 StückEAN: 4059495510347Artikelnummer: K1978393

01265-318100100 Aufspannwinkel

Ausgabe:
1 STK


Beschreibung

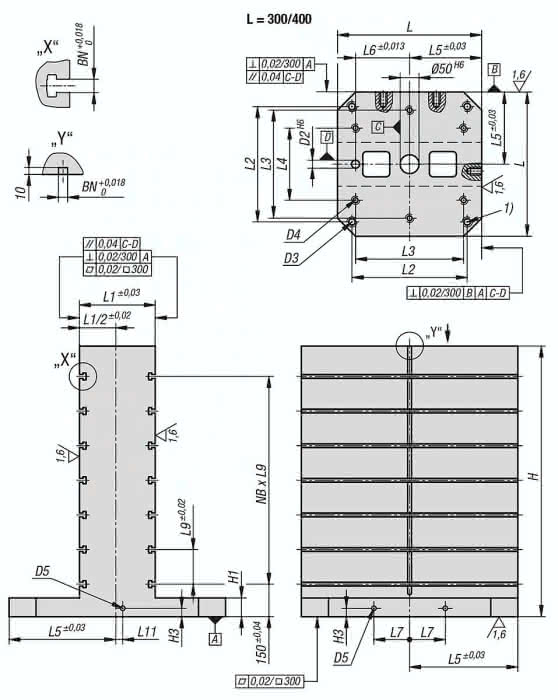

Werkstoff: GJL 300. Ausführung: Auflage- und Aufspannflächen präzisionsbearbeitet. Hinweis: Aufspannwürfel mit T-Nuten werden zum Aufbau von modularen Vorrichtungen auf horizontalen Maschinen eingesetzt. Die genauen Nutenabstände in Längs- und Querrichtung garantieren eine sehr hohe Wiederholgenauigkeit der Aufspannungen. Die Aufspannwürfel sind abgestimmt auf Maschinentischen für Werkzeugmaschinen nach DIN 55201 und JIS6337-1980. Positionierbolzen zum Abstecken der Paletten auf Maschinentischen nach DIN 55201 müssen separat bestellt werden. Lieferung inklusive Ringschrauben für den Transport. Weitere Abmessungen auf Anfrage. Zeichnungshinweis: 1) Durchgangsbohrung für Zylinderschraube DIN 912 (D3/D4)
Spezifikationen
Ausführung 1

doppelseitig

Material Grundkörper

GJL300

D3

M20

D2

25

D4

M20

L

1.000

L3

600

L1

350

D5

M16

H

1.000

L9

160

BN=Nutbreite

18

H1

55

H3

18

L2

800

L4

200

L6

400

L7

165

L5

500

L8

400

L11

25

NB=Anzahl in Querrichtung

5

Gewicht

1.158 KG
