Aufspannwinkel


Ausgabe: 1 StückEAN: 4059495509914Artikelnummer: K1978350

01265-100080100 Aufspannwinkel

Ausgabe:
1 STK


Beschreibung

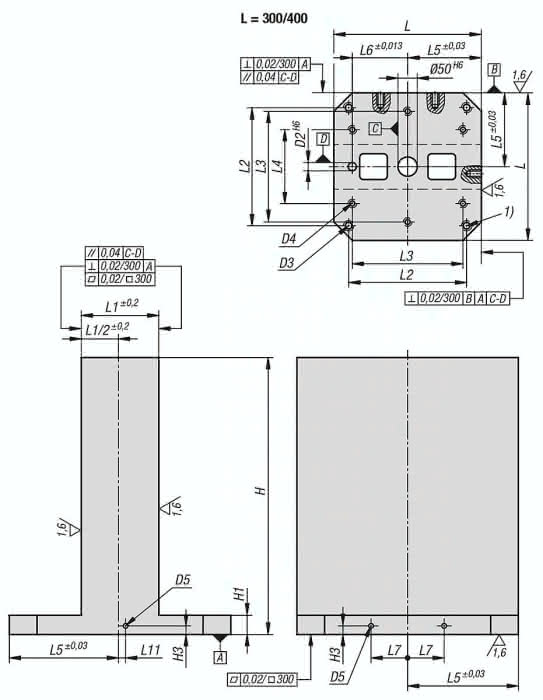

Werkstoff: GJL 300. Ausführung: Auflage- und Aufspannflächen präzisionsbearbeitet. Die Aufspannflächen sind mit 1 mm Aufmaß vorbearbeitet. Hinweis: Aufspannwinkel mit vorgearbeiteten Aufspannflächen bieten eine schnelle und wirtschaftliche Möglichkeit, Grundkörper mit spezifischen Raster- oder individuellen Bohrungen herzustellen. Der Fuß ist fertig bearbeitet für die Montage auf den Maschinentisch. Die zwei Aufspannflächen können kundenseitig auf Fertigmaß bearbeitet werden. Die Aufspannwinkel sind abgestimmt auf Maschinentischen für Werkzeugmaschinen nach DIN 55201 und JIS6337-1980. Positionierbolzen zum Abstecken der Paletten auf Maschinentischen nach DIN 55201 müssen separat bestellt werden. Lieferung inklusive Ringschrauben für den Transport. Weitere Abmessungen auf Anfrage. Zeichnungshinweis: 1) Durchgangsbohrung für Zylinderschraube DIN 912 (D3/D4)
Spezifikationen
Ausführung 1

doppelseitig

Material Grundkörper

GJL300

L

800

H

1.000

D2

25

D3

M16

L1

301

D4

M16

D5

M16

L2

640

L5

400

H1

50

L3

600

L6

300

H3

18

L7

135

L11

25

L4

400

Gewicht

815 KG
