Beschreibung
· Zum Erreichen einer bestimmten Auflagenhöhe
· Auflageflächen geschliffen
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Auflageflächen geschliffen.
Hinweis:

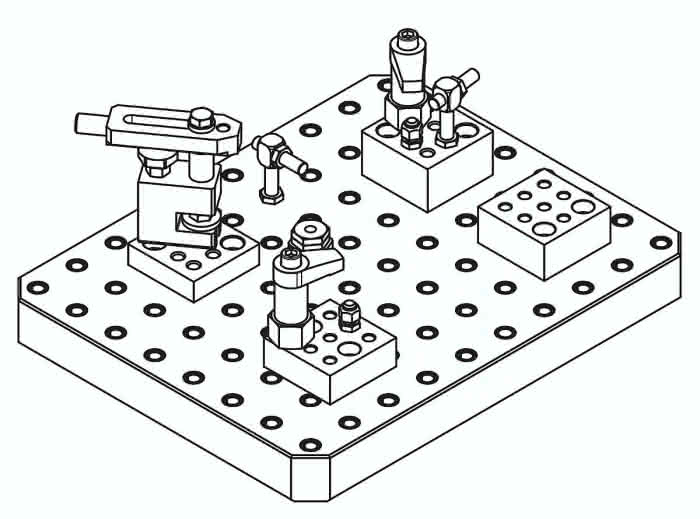

Unterlegblöcke dienen zum Erreichen einer bestimmten Auflagenhöhe. Die zusätzlichen Gewindebohrungen in den Unterlegblöcken werden als Aufnahme für weitere Vorrichtungselemente verwendet.
Spezifikationen
A
40
C
M16
D
23
J
5
G
50
E
35
F
85
Gewicht
1,7 KG
H
10
Benennung
Unterlegblock
B Durchgangsbohrung für Schraube DIN 912
M16
Gewicht kg
1,700
