Beschreibung
Werkstoff:
GJL 300.
Ausführung:
Auflage- und Aufspannflächen geschliffen.
Hinweis:
Rasterabstand 50 ±0,02 mm.
Platten mit Rasterbohrungen werden zum Aufbau von modularen Vorrichtungen eingesetzt. Diese Platten werden direkt auf Maschinentischen positioniert und befestigt.
Die alphanumerisch beschrifteten Rasterbohrungen garantieren eine definierte Zuordnung der Spannelemente im Wiederholfall.
Die Paletten sind abgestimmt auf Maschinentischen für Werkzeugmaschinen nach DIN55201 und JIS6337-1980.
Positionierbolzen zum Abstecken der Paletten auf Maschinentischen nach DIN 55201 müssen separat bestellen werden.
Schutzstopfen zum Verschließen der Rasterbohrungen müssen separat bestellt werden.
Lieferung inklusive Ringschrauben für den Transport.
Weitere Abmessungen auf Anfrage.

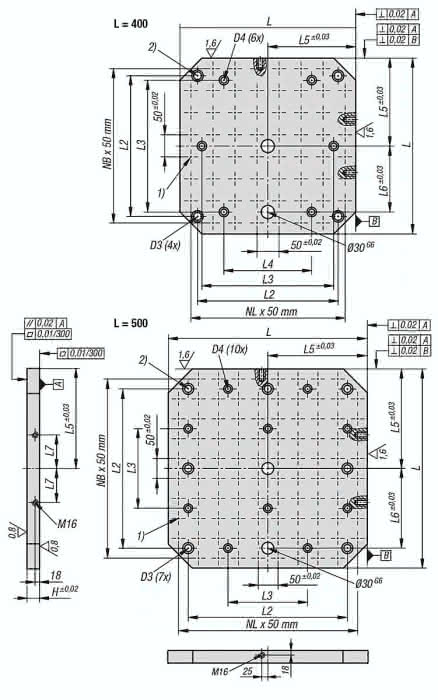

Zeichnungshinweis:

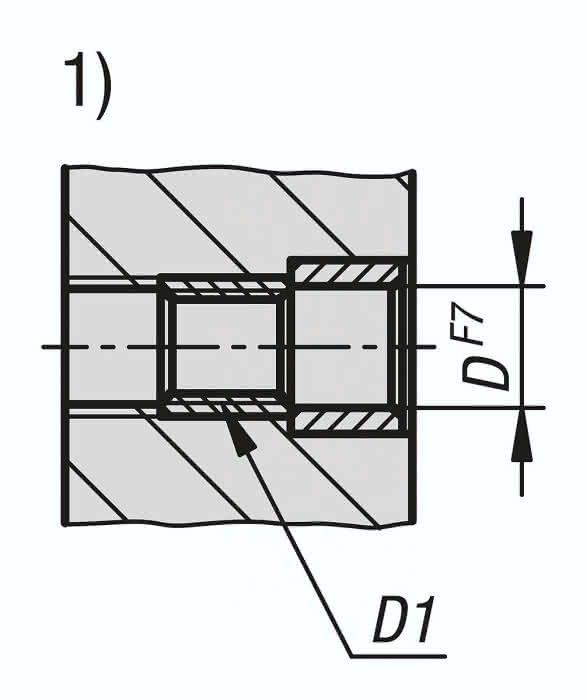

1) Rasterbohrung
2) Durchgangsbohrung für Zylinderschraube DIN 912 (D3/D4)
Spezifikationen
Ausführung 1
mit Rasterbohrungen
Gewicht
130 KG
H
50
L
630
D
16
Material Grundkörper
GJL300
D1
M16
D3
M16
D4
M16
L2
500
L5
315
N1=Anzahl Rasterbohrungen
139
L3
400
NL=Anzahl in Längsrichtung
11
L6
200
NB=Anzahl in Querrichtung
11
L7
100
L4
200
