Beschreibung
Werkstoff:
GJL 250 geglüht oder EN AW-7075.
Hinweis:
Die Länge L wird durch Sägeschnitt bearbeitet und wird immer mit Aufmaß geliefert.

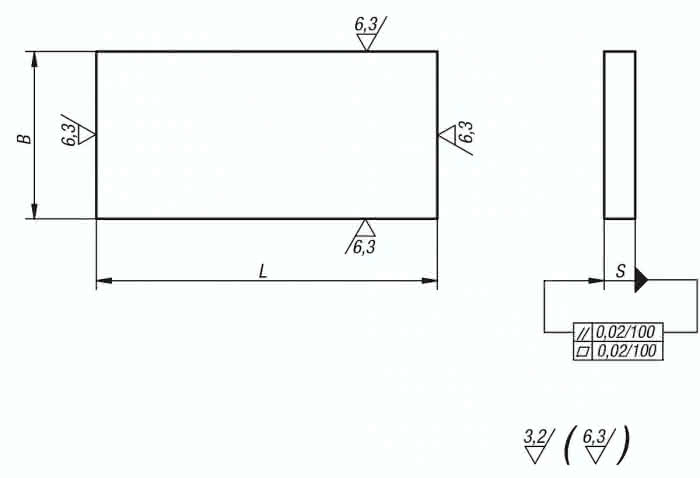

Zeichnungshinweis:
Bearbeitete Flächen:
Grauguss: +0,2 mm / +0,5 mm
Aluminium: ±0,1 mm
Längentoleranzen:
= 200 mm: +1/+5
von 201 mm bis 400 mm: +4/+15
> 400 mm: +13/+40
Spezifikationen
Ausführung 1
rechteckig
Gewicht
18 KG
Material Grundkörper
Aluminium
