Norelem

01126-10-31430050

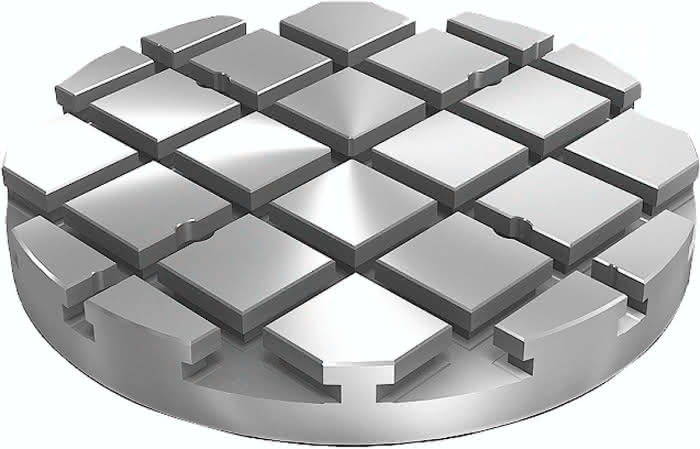

Grundplatte


Ausgabe: 1 StückEAN: 4059495512822Artikelnummer: K1977962

01126-10-31430050 Grundplatte

Ausgabe:
1 STK


Beschreibung

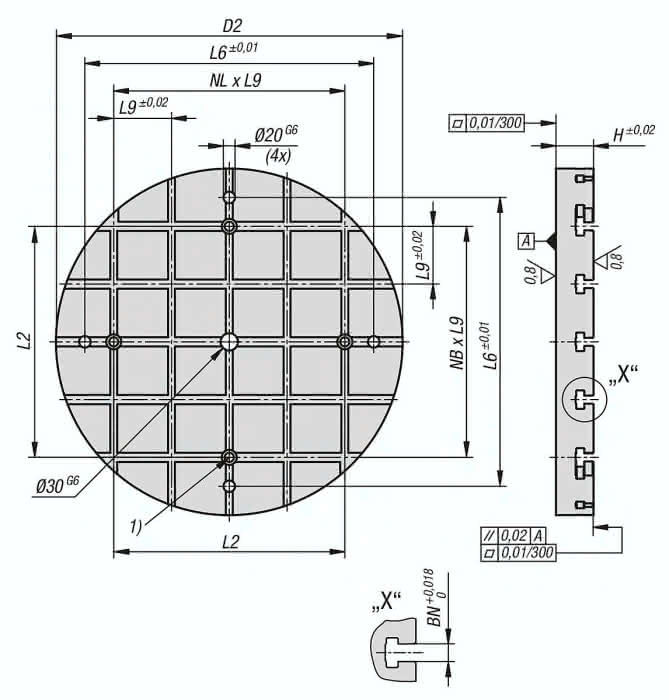

Werkstoff: GJL 300. Ausführung: Auflage- und Aufspannflächen geschliffen. Hinweis: Grundplatten rund mit T-Nuten werden zum Aufbau von modularen Vorrichtungen eingesetzt. Diese Grundplatten werden direkt auf Maschinentischen positioniert und befestigt. Die genauen Nutenabstände in Längs- und Querrichtung garantieren eine sehr hohe Wiederholgenauigkeit der Aufspannungen. Die Richtbohrungen dienen zum Ausrichten der Grundplatte auf dem Maschinentisch. Positionierbolzen zum Abstecken der Grundplatten müssen separat bestellt werden. Lieferung inklusive Ringschrauben mit T-Nutensteinen für den Transport. Weitere Abmessungen auf Anfrage. Auf Anfrage: weitere Abmessungen. Zeichnungshinweis: 1) Durchgangsbohrung für Zylinderschraube DIN 912 (D4)
Spezifikationen
Ausführung 1

mit T-Nut

Material Grundkörper

GJL300

BN=Nutbreite

14

H

50

D2

300

D4

M12

L2

150

NL=Anzahl in Längsrichtung

2

L6

250

NB=Anzahl in Querrichtung

2

L9

75

Gewicht

22 KG
