Beschreibung
Werkstoff:
Grundplatte Aluminium.
Gewindebuchsen Edelstahl.
Ausführung:
hartbeschichtet.
Hinweis:
Grundplatten mit T-Nut und Anschlussgewinde. Mit Skalierung zur exakten und reproduzierbaren Positionierung der Spannelemente.
Spezifikationen

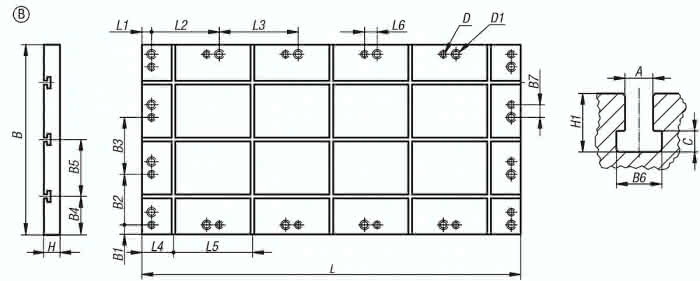

Ausführung 1
mit T-Nut
B1
15
C
5
D
M8
H
24
A
6
B2
85
B
400
B3
90
Gewicht
22 KG
B4
65
Form
B
L2
145,0
L3
125
D1
M10
Material Grundkörper
Aluminium
H1
10
L1
15
L
800
L5
125
L6
20
B5
90
B6
16,5
B7
20
L4
87,5
